Вальмовий дах у Львові: ТОП 30 питань – відповідей

Вальмовий дах відноситься до чотирьохскатних покрівель з двома скатами в формі трапеції і двома трикутними. Завдяки складній формі він відмінно справляється з прямим призначенням і надає будові оригінальний зовнішній вигляд.

Особливості, переваги та недоліки вальмовой даху в м. Львів

Вальмовая покрівля відрізняється від аналогів відсутністю вертикальних фронтонів. Місце вертикальних стінок зайнято розташованими в кінцях трикутника скатами.

Завдяки цій особливості дах втрачає в реальному і візуальному обсязі. У той же час, конструкція успішно протистоїть негативним факторам навколишнього середовища, захищає будівлю від вітру і опадів незалежно від їх спрямування.

Види вальмових дахів

Залежно від форми підстави, чотирьохскатний дах може бути прямокутної і квадратної. Крім того, вона відрізняється видами і конструкціями.

Піввальмовий дах

У цьому виді покрівлі частина трикутних скатів об’єднана з фронтонами. Горищне приміщення висвітлюється за допомогою вертикальних мансардних вікон. Виходячи з конструктивних особливостей, полувальмовая дах може бути голландська і данська.

Шатрова покрівля

Тут відсутній коник опорної балки. В результаті діагональні ребра, до яких кріпляться крокви, зводяться в одну точку.

Шатрова покрівля переважає на будівлях з квадратної коробкою. Скатний дах альтанки надає конструкції затишок. При створенні покрівлі цього типу ускладнюється створення конькового зчленування.

Класична покрівля

Класичні 4-х скатні дахи мають широку сферу застосування. Крім житлових будинків такою покрівлею можна ідеально захистити гараж та інші господарські споруди, де проникнення вологи вкрай небажано.

Тут діагональні ребра впираються в опорну коньковую балку, а звиси мають однакову висоту. Для фронтонів класичної вальмовой даху характерна форма трикутника, а скати відповідають трапеції.

Всім видам 4-х похилого даху притаманні такі переваги: ​​

• Завдяки з’єднаним у опорної балки коника кутовим ребрах, жорстка конструкція надійно протистоїть деформації.
• Чотири ската забезпечують швидке звільнення від опадів і перешкоджають утворенню снігової шапки.
• Похилі поверхні дозволяють протистояти потужним вітрам незалежно від напрямку.
• Звиси, якими закінчуються скати покрівлі, оберігають стіни будівлі від атмосферних опадів по всьому периметру.
• Карнизні звіси менше схильні до руйнування.

Дах конверт додає будинку неповторний шарм, візуально зменшує його і робить більш затишним.

З недоліків вальмової покрівлі слід зазначити:

• високу вартість . У порівнянні з двосхилими дахами складніша в монтажі, що збільшує вартість приблизно на третину;
• підвищена витрата покрівельних матеріалів . Що обгрунтовано скошеними краями і відповідним збільшенням обрізків;
• зменшення корисного простору . Похилі поверхні перешкоджаю організації повноцінного горища або мансарди.
• проблеми з вікнами . Встановлювані на вальмовую дах мансардні вікна потребують ретельної герметизації з’єднання рам з покрівлею. Щоб уникнути затоки мансарди, в дощову погоду вікна повинні знаходитися в закритому стані.

Як правильно розрахувати кути нахилу вальмовой даху

При розрахунку кутів нахилу покрівлі вальмовому типу враховується ряд зовнішніх і внутрішніх факторів, що навантаження на конструкцію:

• вітер . Зі збільшенням вітрового навантаження положистість ската зростає, а для діагональних крокв підбирається матеріал з великим перетином;
• опади . Якщо в регіоні спостерігається велика кількість опадів, більш круті схили забезпечують швидке звільнення від снігу і перешкоджає скупченню вологи;
• покрівельний матеріал . Для кожного виду потрібна індивідуальна лати, яка надає на кроквяну систему певний тиск;
• утеплення . Крок крокв безпосередньо пов’язаний з шириною теплоізоляційного шару, а також з сортом і перетином деревини (Таб. №1).

Таблиця №1

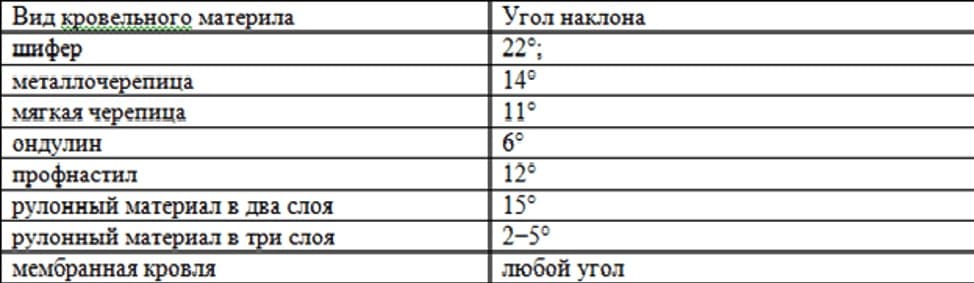

Для розрахунку кута нахилу в залежності від виду покрівельного матеріалу використовується таблиця №2.

Таблиця №2

Після визначення з кутом ската вираховується закладення крокв.

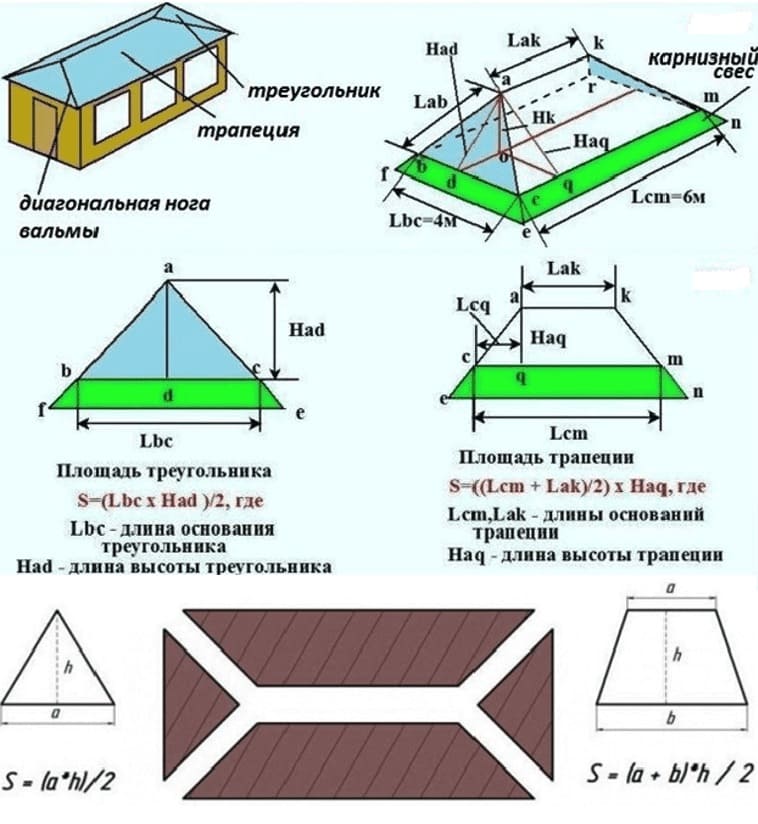

Розраховуємо площу даху

Для того, щоб розрахувати вальмовую дах, необхідно обчислити її площу. Від площі залежить витрата покрівельних матеріалів. У процесі розрахунку покрівля розбивається на прості геометричні фігури. Підсумковий результат виходить при підсумовуванні площі кожної з них (Таб. №3).

Таблиця №3

Яке дерево краще використовувати для установки даху

При зведенні покрівлі левова частка витрат припадає на деревину, від вибору якої залежить надійність і довговічність конструкції. Для каркаса частіше за інших використовуються деревина хвойних порід (сосна, ялина, модрина). Поряд з легкістю і міцністю вона легко піддається обробці і не відрізняється високою ціною.

Використовувана деревина підрозділяється на п’ять сортів (0-4). У відбірному хвойному лісі сучки, плями, тріщини і ознаки плісняви ​​практично відсутні. Кожен з цих вад негативно позначається на міцності і ресурсі. Для несучої конструкції застосовується деревина 1-го сорту. Для стійок і крокв може використовуватися другий сорт. При виготовленні елементів, що не несуть важливі функції допустима деревина 3-го сорту.

Крім цільного дерева, при зведенні дерев’яних конструкцій може використовуватися клеєний брус. При відносно високій ціні він відрізняється міцністю і стійкістю до деформації. За показниками міцності клеєний брус 3-го сорту відповідає цільної деревини 1-го сорту.

Порядок монтажу вальмовой даху

Монтаж вальмовой даху починається з підготовки крокв. Трудомісткість процесу обгрунтована:

• доданням кроквяних ніг заданого кута нахилу;
• нарожнікамі різної довжини;
• діагональними (накосная) кроквами, що піддаються значному навантаженні і до яких висуваються підвищені вимоги.

Укладання і кріплення мауерлата

Як мауерлата четирехскатной покрівлі використовується брус з деревини 1-го сорту з перетином не менше 100х100 мм. Цей елемент монтується по периметру стін. Окремі частини мауерлата з’єднуються внахлест, а для кріплення до стін використовується безліч точок (попередньо встановлених шпильок). Конструкція посилюється за допомогою металевих скоб.

Для забезпечення гідроізоляції опорного бруса між ним і стіною укладається руберойд.

Монтаж прогону

Прогін представляє балку, монтируемую паралельно мауерлату. Він забезпечує опору кроквяних ніг. Як правило, монтаж прогонів характерний для складних вальмових покрівель зі значною площею.

Шатрові вальмовиє даху не потребують прогонах, а місце примикання діагональних крокв представлено складним вузлом.

Стійки і підкоси

За допомогою стійок забезпечується опора конькового бруса.

Монтаж коника

На коник чиниться тиск всієї покрівлі. При монтажі цього елемента необхідно витримувати точні розміри, які перевіряються по висоті і за допомогою рівня.

Діагональні крокви

Діагональні крокви можуть встановлюватися до і після центральних. Нижні частини крокв впираються в мауерлат. Для кріплення може використовуватися вирізка або опорний брус.

Рядові або центральні крокви

Установка рядових крокв подібна з монтажем центральних, які своїм розташуванням утворюють край трапеції. Для опори і кріплення їх нижньої частини використовується мауерлат. Верхні кінці сходяться на коньковой балці. При монтажі рядових крокв особлива увага приділяється однаковому відстані між ними.

Нарожнікі

Монтаж нарожніков завершує формування кроквяної системи вальмовой даху. Для їх виготовлення застосовуються виключно цільні пиломатеріали. Для їх з’єднання з довгим кроквою використовуються врубки або опорна балка. Конструкція посилюється за допомогою металевих елементів (куточків).

Вибір ізоляційних плівок і утеплювача

Практично будь-який дах, включаючи вальмовую потребує якісної гідро- і пароізоляції . Крім цього, в ізоляційний пиріг покрівлі також включається утеплювач.

Пароізоляція

Пароізоляція покрівлі призначена для захисту утеплювача від шкідливого впливу випаровується води. Завдяки їй виключається утворення конденсату і перезволоження теплоізоляційного шару.

Як сучасних матеріалів для пароізоляції застосовуються поліпропіленова плівка, плівка з алюмінієвою фольгою мембрани з різною паропроникністю.

До числа найбільш популярних виробників подібних матеріалів відносяться компанії Tyvek, Juta, Folder, Delta і ін. Крім захисту від пара продукція цих фірм перешкоджає проникненню вологи і попереджає теплові втрати.

Гідроізоляція

Гідроізоляція захищає будова від негативного впливу опадів. Якісні матеріали не допускають проникнення вологи, навіть при значних перепадах температури. Гідроізоляція не допускає вогкості стін і утворення цвілі. Сьогодні раніше широко використовувані пергамін і руберойд витісняються полімерними матеріалами.

Найбільшого поширення набули гідроізоляційні матеріали Tyvek, Ізоспан, Delta, Fakro і ін.

Утеплювач

Серед сучасних теплоізоляційних матеріалів для дахів найбільшого поширення набув пінопласт або його рідкий еквівалент – пеноизол, а також мінеральна вата.

Перший виграє в ціновому плані і доступності. У той час як екологічно чиста мінвата гарантовано зберігає тепло, забезпечує циркуляцію повітря і дозволяє утеплювати найбільш важкодоступні місця.

На які споруди рекомендується вальмовий дах

Вальмові даху актуальні як для одноповерхових будівель, так і для висотних будівель.

Багатоскатний покрівля ефективно оберігає від негоди господарські та побутові споруди (гаражі, сараї, альтанки та ін.), Надає індивідуальність приватних будинків, вносить неповторність в архітектуру міст і приватних секторів.

Завдяки конструктивним особливостям, а також можливості обладнання природного освітлення підпокрівельного простору, вальмовая дах стала синонімом мансардного.

Як зробити мансардний поверх під вальмовий дахом

Оснащуючи будинок многоскатной дахом, і плануючи створити мансардний поверх, необхідно врахувати наступні нюанси:

• Похилі поверхні покрівлі урізують корисну площу.
• Достатня освітленість залежить від оптимального розташування вікон.
• Рами мансардних вікон повинні володіти підвищеною герметичністю.
• При вертикальному розташуванні мансардних вікон дах потрібно обладнати відповідними фронтонами.
• Обладнання житлового приміщення потребує підвищеної теплоізоляції.

Вибір покрівельного матеріалу

Кожному покрівельного матеріалу притаманні свої особливості, які можуть негативно позначитися як на комфорті мешканців, так і на будові. Тому до його вибору необхідно підходити з особливою ретельністю.

Металочерепиця

Представлена ​​оцинкованими сталевими листами, що мають профіль традиційної черепиці. Для підвищення стійкості до негативних факторів навколишнього середовища і продовження терміну служби захищена полімерним покриттям.

Металочерепиця відрізняється легкістю (1 м² / 3-5 кг) і простотою монтажу. Випускається в широкій колірній гамі.

Недоліки: шумові ефекти при дощі.

Бітумна черепиця

М’яка покрівля в підставі покриття закладений стеклохолст, покритий шаром бітуму. Завдяки гнучкості легко укладається на нерівні поверхні. Виключає проникнення вологи, забезпечує хорошу шумоізоляцію.

Недоліки: при монтажі потребує додаткової підкладці.

Композитна черепиця

Матеріал з багатошаровою структурою, що поєднує переваги керамо і металочерепиці. Чи не створює труднощів при монтажі. Забезпечує хорошу тепло- і звукоізоляцію. Композитна черепиця стійка до вологи і вогню.

Недоліки: висока вартість монтажу.

Профнастил

Профільовані листи з оцинкованої сталі. Для поліпшення протидії негативному впливу навколишнього середовища може мати полімерне покриття. Відрізняється високою міцністю на вигин. Забезпечує оперативний монтаж. Чи не створює проблем при ремонті.

Недоліки: низька шумоізоляція.

Ондулін

Точна копія шиферу, що має органічну основу (целюлоза). Відрізняється простим і швидким монтажем. Виключає проникнення вологи. Створює відмінну шумоізоляцію.

Недоліки: не стійкий до вогню.

Фальцева покрівля

Сталеві листи з гладкою поверхнею, торці яких зроблені у формі зацепов. Забезпечує звільнення від опадів при мінімальних кутах скатів.

Фальцева покрівля надає будівлям оригінальність. Може монтуватися при негативних температурах.

Недоліки: потребує утеплювачі.
